Profileuse de tôle - ligne de profilage à froid pour tôle nervurée et bac acier, avec cisaille hydraulique et groupe hydraulique intégré

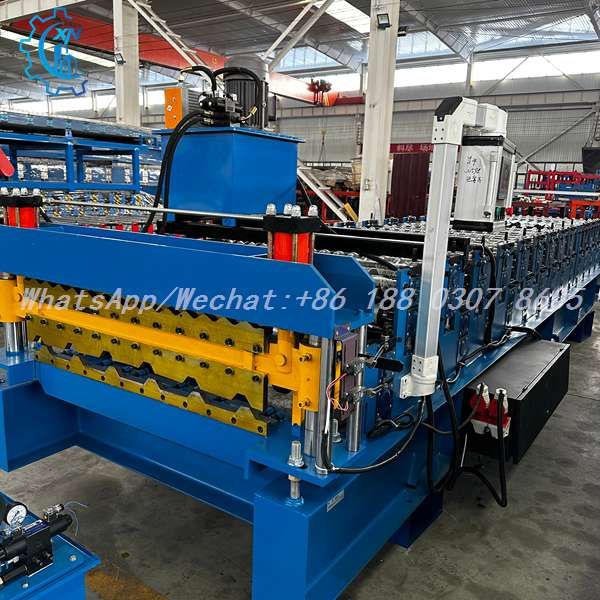

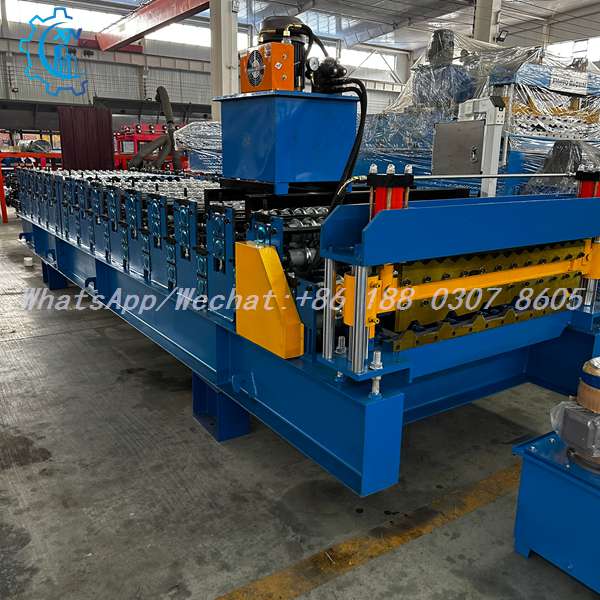

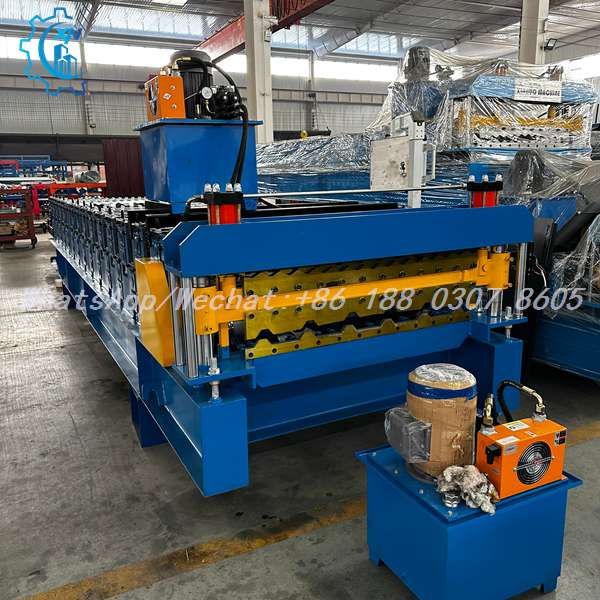

La profileuse de tôle aligne ses stations sur toute la longueur de l'atelier : caissons bleus répétés, galets montés entre les paliers, cache jaune au milieu de la ligne et groupe hydraulique posé en hauteur sur le châssis. À l'extrémité, deux montants rouges signalent le poste de coupe, tandis que des profilés emballés sous film attendent l'expédition à droite. La dalle de béton garde les traces de l'atelier.

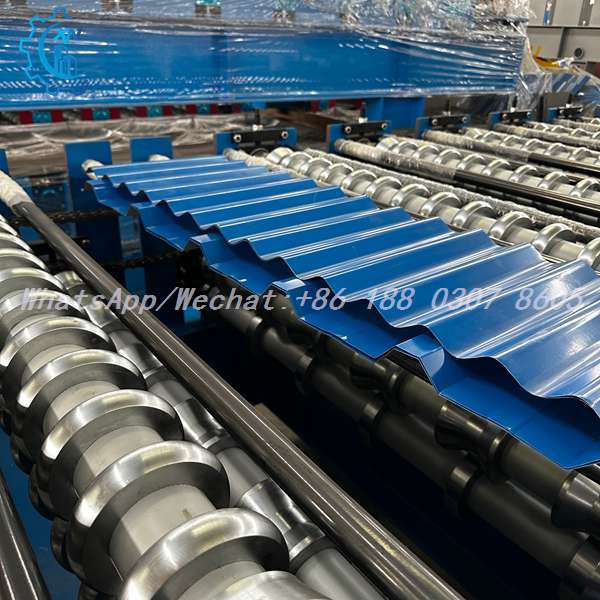

Sur la profileuse de tôle, le cycle se voit en direct : une tôle bleue déjà formée repose sur les galets, sa nervure trapézoïdale épousant les portées des rouleaux, tandis que la bande suivante avance entre les arbres chromés au premier plan. Un film plastique bleu protège encore la partie haute de la ligne, et d'autres arbres attendent la prochaine bobine, au-dessus des caissons bleus du bâti.

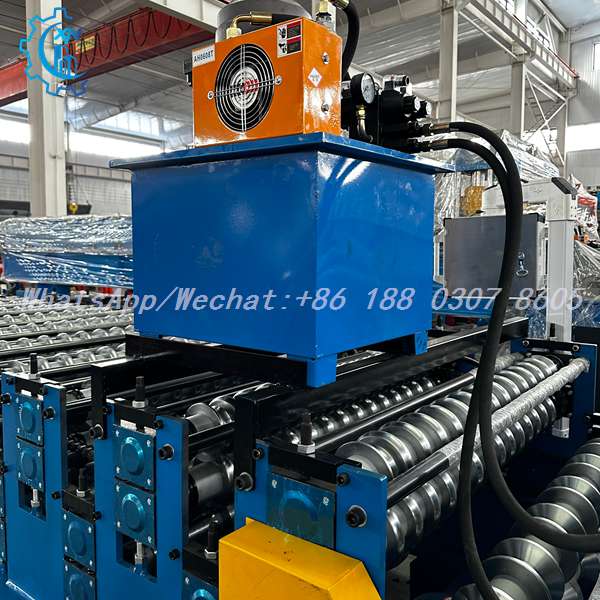

Le groupe hydraulique de la profileuse de tôle vu de face : le caisson bleu supporte le carter orange du refroidisseur, percé d'un ventilateur circulaire à grille noire, et un bloc de distribution sombre sur lequel est monté un manomètre. Les raccords laiton et les flexibles noirs montent vers le circuit, sous les galets chromés de la ligne, encadrés par les caissons bleus du bâti.

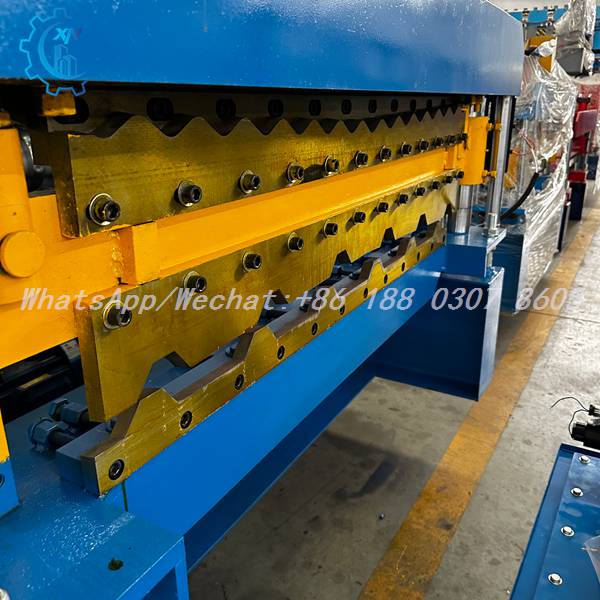

Côté cisaille de la profileuse de tôle : les plaques d'acier usinées prennent une teinte dorée sous l'éclairage et se couvrent de rangées de boulons à tête hexagonale, encadrant la matrice dentée du profil. La barre jaune traverse la lumière de coupe, un porte-lame noir affleure en dessous et la tige d'un vérin apparaît au bas du bâti bleu, parmi les longerons et les boulons apparents.

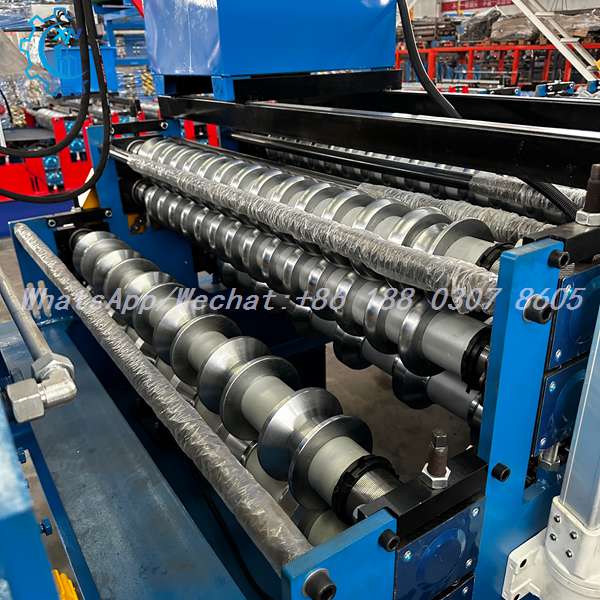

Avant expédition, les galets de la profileuse de tôle sont encore sous film de protection : les rouleaux chromés, enveloppés de papier gris, laissent deviner leurs portées étagées sur les arbres. Au premier plan, un long rail de guidage poli court le long du châssis, équipé de son collier de serrage, au-dessus des tôles bleues du bâti et de leurs boulons. Le groupe hydraulique se devine en arrière-plan.

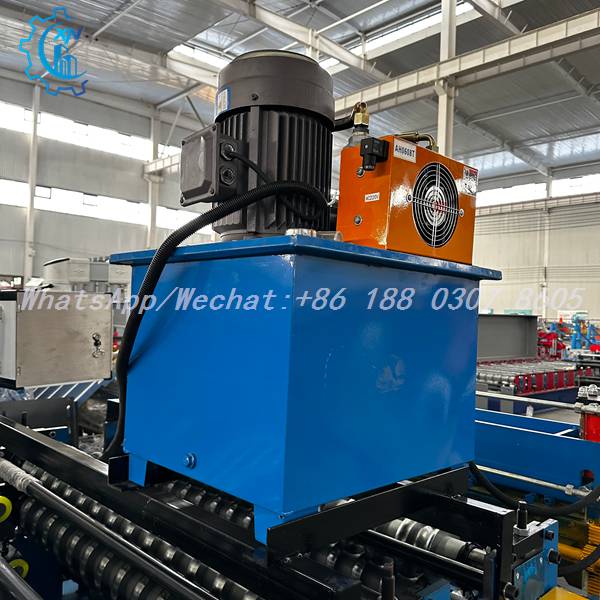

Sur le dessus de la profileuse de tôle, le réservoir hydraulique bleu reçoit un moteur électrique foncé à ailettes, dont la boîte à bornes et le câble d'alimentation se détachent nettement. Le carter orange du refroidisseur est fixé à côté, avec ses raccords et ses flexibles noirs qui redescendent vers le châssis ; en arrière-plan, un plateau d'acier emballé attend. Les arbres chromés affleurent en bas du cadre.

Profileuse de tôle — fabriquée dans l'atelier XINNUO depuis 1995

XINNUO fabrique des lignes de profilage à froid depuis 1995 et équipe des ateliers de couverture et de bardage dans plus de 150 pays. Chaque profileuse de tôle est conçue et assemblée dans notre propre atelier : le profil est dessiné d'après la tôle du client, et les galets, les mors, le groupe hydraulique et l'armoire sont appairés en interne plutôt que réunis à partir d'ensembles achetés séparément.

Avant expédition, la ligne est mise en route sur le profil du client et la coupe est validée sur la matière réelle, avec relevé des longueurs obtenues. Les galets sont ensuite protégés par un film et la machine emballée pour le transport maritime. Vous recevez le plan de profil, le plan d'implantation, le procès-verbal d'essai, la fiche de réglage par profil, la formation des opérateurs, la documentation technique et la liste des pièces d'usure, avec suivi des pièces dans la durée.

FAQ

1. Comment se déroule le cycle, du déroulage à la sortie de la tôle ? La bobine est placée sur le dérouleur, la bande est mise à plat puis engagée dans la première station. Les galets reprennent la nervure passe après passe, sur toute la longueur de la profileuse de tôle, en restant guidés par les deux rails polis. En sortie de la dernière station, la cisaille coupe la longueur programmée et la tôle tombe sur le dispositif de réception.

2. Pourquoi les galets sont-ils livrés sous film de protection et comment les préparer ? Le film et le papier de protection évitent les rayures et la corrosion pendant le transport maritime. À la réception, il faut retirer les protections, vérifier qu'aucune poussière ni résidu de papier ne reste dans les portées, puis huiler légèrement les surfaces en contact avec la tôle avant le premier passage de bande.

3. À quoi sert le manomètre et comment surveille-t-on le circuit ? Le manomètre, monté sur le bloc de distribution, donne une lecture visuelle de la pression du circuit hydraulique pendant le travail. L'opérateur le consulte au démarrage et lors des cycles de coupe : une valeur qui s'écarte de la normale signale une anomalie — flexible pincé, filtre encrassé ou fuite. Le relevé de référence pour votre machine est consigné à la mise en route.

4. Comment planifier l'installation dans un atelier existant ? Nous partons du plan d'implantation : encombrement de la ligne, dégagement nécessaire à l'entrée et à la sortie, position du dérouleur, du groupe hydraulique et du dispositif de réception, et accès pour la maintenance. Une fois l'implantation validée, la préparation se limite à une dalle plane, aux ancrages et à l'alimentation électrique. La ligne peut être fractionnée en ensembles pour franchir une porte étroite.

5. Quels réglages reprend-on après un changement de bobine ? En principe aucun : la nouvelle bobine est engagée, la bande est guidée dans la première station et la production reprend, à condition que le matériau et l'épaisseur soient identiques. Si l'épaisseur change ou si le lot de bobines présente une tolérance différente, on vérifie le jeu entre galets et l'on reprend la longueur de coupe programmée.

6. Que contrôle-t-on en début de poste avant de démarrer ? Le niveau d'huile du réservoir et l'absence de fuite sous le groupe, la propreté des galets et des rails de guidage, la tension de la chaîne, le bon fonctionnement des barres de sécurité et des caches, puis un premier cycle à vide pour vérifier le retour de la cisaille avant de lancer la production.

7. Comment la ligne s'adapte-t-elle aux longueurs de bâtiment demandées ? La longueur de coupe se programme depuis la commande et reste reproductible sur tout le lot, ce qui permet de sortir des tôles à la longueur exacte du versant, sans recouvrement intermédiaire. Pour des longueurs très importantes, le dispositif de réception et l'organisation de l'atelier sont dimensionnés en conséquence dès l'étude d'implantation.

8. Quels facteurs déterminent le prix d'une profileuse de tôle ? Le nombre de stations nécessaires au profil, la largeur de bobine, le type de coupe (manuelle ou hydraulique), le niveau d'automatisation et les options (dérouleur, redresseur, réception, jeux de galets supplémentaires) déterminent l'essentiel du prix, auquel s'ajoutent la tension d'alimentation et l'emballage selon la destination. Le devis est établi à partir de votre plan de profil : communiquez-nous vos épaisseurs et volumes pour recevoir une proposition chiffrée sous 24 h.
